安科瑞分布式光伏监控系统：赋能园区企业光伏用电智能化管理

在 “双碳” 目标的推动下，分布式光伏发电凭借其清洁、高效、灵活等优势，在园区企业中得到了广泛应用。然而，随着光伏电站规模的不断扩大，如何高效管理和监控光伏系统，确保其稳定运行、提高发电效率、降低运维成本，成为了园区企业面临的重要挑战。安科瑞分布式光伏监控系统应运而生，为园区企业提供了一套全面、智能的光伏用电管理解决方案。（18721098782----安科瑞）

系统架构：分层分布式，保障高效运行

安科瑞分布式光伏监控系统采用分层分布式结构，分为站控层、通信层和设备层，各层之间相互协作，确保系统的高效稳定运行。

站控层：作为系统的核心，站控层负责对整个系统进行集中管理和控制。它主要由监控主机、服务器、显示器等设备组成，通过专业的监控软件，为操作人员提供直观、友好的操作界面。操作人员可以在站控层实时监控光伏电站的运行状态，对各类数据进行分析与处理，从而实现对生产过程的智能调度与优化。例如，通过监控软件，操作人员可以一目了然地查看各个光伏组件的发电功率、逆变器的运行状态等关键信息，及时发现并解决潜在问题。

通信层：通信层是系统中信息传递与数据交互的桥梁，它负责确保各个设备和系统组件之间能够无缝连接和协同工作。该层主要包括智能网关、交换机、路由器等设备，支持多种通信协议，如 Modbus RTU、Modbus TCP、CDT、IEC60870 - 5 - 101、IEC60870 - 5 - 103、IEC60870 - 5 - 104、MQTT 等，能够适应不同规模和需求的应用场景，保证系统的灵活性和可扩展性。例如，在大型园区中，通信层可以通过光纤环网将分布在不同区域的光伏设备数据快速、准确地传输到站控层，实现数据的集中管理。

设备层：设备层涵盖了各种传感器、执行器和控制器等硬件设备，是实现自动化操作的基础。这些设备负责采集现场数据并执行控制指令，包括光伏组件、逆变器、箱变、开关柜、防孤岛保护装置、电能质量在线监测装置、计量表等。例如，光伏组件通过传感器实时采集光照强度、温度等环境数据，逆变器将光伏组件产生的直流电转换为交流电，并将自身的运行参数（如电压、电流、功率等）上传至通信层。

系统功能：全方位监控，助力高效管理

安科瑞分布式光伏监控系统具备丰富的功能，能够对光伏电站进行全方位的监控和管理，为园区企业提供有力支持。

实时监测：系统能够直观展示光伏电站的一次系统图，实时显示采集到的各类数据，包括电站内开关柜和故障解列、防孤岛装置等二次设备的电压、电流、功率等关键参数，以及开关柜内断路器、手车的分合状态等。通过实时监测，操作人员可以及时了解光伏电站的运行状况，快速发现异常情况并采取相应措施。例如，当系统监测到某台逆变器的输出功率突然下降时，能够立即发出警报，提示运维人员进行检查和维修。

逆变器监测：作为光伏发电系统的核心设备之一，逆变器的运行状态直接影响到整个系统的发电效率。该系统的逆变器监测功能可以收集、分析和处理逆变器的运行数据，包括电压、电流、功率和温度等参数，以确保光伏发电系统的稳定运行和最优性能。通过对逆变器数据的监测，用户可以及时发现系统异常，进行故障诊断与维护，提高系统的整体效率与可靠性。例如，通过分析逆变器的温度数据，运维人员可以判断逆变器的散热情况是否正常，提前预防因过热导致的设备故障。

电能质量在线监测：为了保障电网的稳定运行，系统可以对整个供电系统的电能质量进行持续监测，包括稳态状态和暂态状态。管理人员通过系统能够实时掌握供电系统电能质量情况，以便及时发现和消除供电不稳定因素。在供电系统主界面上，能实时显示各电能质量监测点的监测装置通信状态、各监测点的 A/B/C 相电压总畸变率、三相电压不平衡度百分比和正序 / 负序 / 零序电压值、三相电流不平衡度百分比和正序 / 负序 / 零序电流值等关键指标。例如，当系统检测到电网中的谐波含量超标时，能够及时发出预警，提醒运维人员采取措施进行治理，避免对电网和其他设备造成损害。

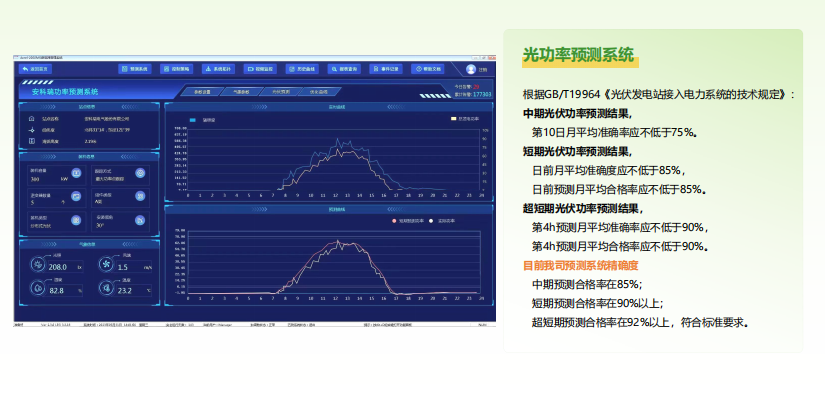

光伏功率预测：系统通过采集数值天气预报数据、实时环境气象数据、光伏电站实时输出功率数据、光伏组件运行状态等信息，利用先进的算法和模型，可按照电网调度技术要求，实现标准格式的短期功率预测（未来 24 - 72 小时）、超短期功率预测（未来 0 - 4 小时），以及光伏电站实时气象数据、装机容量、投运容量、最大出力等信息的上报。光伏功率预测功能可以帮助园区企业提前规划用电计划，合理安排生产，提高能源利用效率。例如，企业可以根据功率预测结果，在光伏发电量充足时增加生产负荷，减少对电网的依赖，从而降低用电成本。

发电曲线分析：系统能够展示逆变器交流侧总有功功率曲线、逆变器直流侧电压曲线、当前光伏发电站所处环境温度曲线等，通过综合分析这些曲线，可深入了解环境因素对光伏发电的影响，为优化系统运行提供依据。例如，通过对比不同时间段的发电曲线和环境温度曲线，运维人员可以发现温度过高或过低对光伏发电效率的影响规律，进而采取相应的措施，如调整光伏组件的安装角度、加强通风散热等，提高发电效率。

综合看板：综合看板功能可以展示所有光伏电站的数量、装机容量、实时发电功率、累计日 / 月 / 年发电量及发电收益、累计社会效益等关键信息，并通过柱状图等直观的方式展示月发电量等数据。通过综合看板，企业管理者可以快速了解整个园区光伏电站的运行概况，为决策提供有力支持。例如，管理者可以根据综合看板上的发电收益数据，评估光伏项目的投资回报率，为后续的项目拓展或优化提供参考。

APP 访问：为了方便用户随时随地管理光伏电站，安科瑞分布式光伏监控系统还支持手机 APP 访问。用户通过手机 APP 可以随时查看光伏电站的发电数据、收益、异常告警信息等，实现对光伏站的实时管理。例如，运维人员在外出巡检时，通过手机 APP 就能及时了解电站的运行情况，对突发问题做出快速响应，提高运维效率。

系统优势：智能可靠，降低运维成本

与传统的光伏监控系统相比，安科瑞分布式光伏监控系统具有明显的优势，能够为园区企业带来更高的价值。

智能化程度高：系统集成了先进的智能算法和数据分析技术，能够实现对光伏电站的智能监测、诊断和控制。例如，通过对大量历史数据的学习和分析，系统可以自动识别设备的运行状态是否正常，提前预测可能出现的故障，并及时发出预警。这种智能化的管理方式大大提高了运维效率，减少了人工干预，降低了运维成本。

可靠性强：系统采用了高可靠性的硬件设备和软件架构，具备完善的故障诊断和容错机制。在硬件方面，选用工业级的设备，确保在恶劣环境下也能稳定运行；在软件方面，通过冗余设计、数据备份等技术，保障系统数据的安全性和完整性。例如，当某个设备出现故障时，系统能够自动切换到备用设备，确保监控工作的连续性，同时及时通知运维人员进行维修，最大限度地减少因设备故障对发电造成的影响。

灵活性好：系统支持多种通信协议和网络拓扑结构，能够适应不同规模和类型的光伏电站。无论是小型的企业屋顶光伏电站，还是大型的工业园区分布式光伏电站，都可以轻松接入该系统进行统一管理。此外，系统还具备良好的扩展性，企业可以根据自身的发展需求，随时增加光伏设备或功能模块，无需对系统进行大规模的改造。

数据安全有保障：在数据传输和存储过程中，系统采用了严格的数据加密技术和安全防护措施，确保数据的安全性和隐私性。例如，通过纵向加密装置、正反向隔离装置等设备，保障数据在传输过程中的安全；对存储的数据进行定期备份，并采取访问权限控制等措施，防止数据被非法获取或篡改。

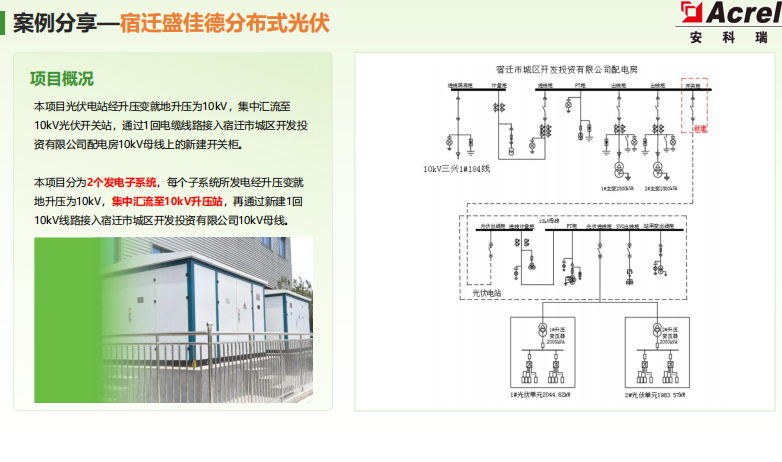

实际应用案例：为园区企业带来显著效益

目前，安科瑞分布式光伏监控系统已在多个园区企业中得到成功应用，为企业带来了显著的经济效益和环境效益。

综上所述，安科瑞分布式光伏监控系统通过其先进的架构设计、丰富的功能特性、卓越的性能优势以及成功的实际应用，为园区企业实现光伏用电的高效管理提供了有力保障。在未来，随着分布式光伏发电技术的不断发展和应用，安科瑞分布式光伏监控系统将持续创新和优化，为更多的园区企业带来更加智能、可靠、高效的光伏用电管理服务，助力企业在 “双碳” 目标的指引下，实现绿色可持续发展。
